引言：

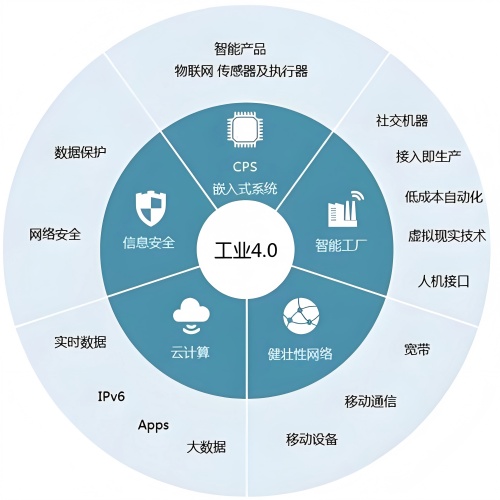

在當今數字化浪潮的席卷下，信息技術以前所未有的速度發展，深刻改變著我們的生產生活方式。數據，作為數字時代的核心資產，其傳輸需求呈現出爆炸式增長。尤其在工業領域，隨著工業4.0、智能制造等概念的興起，工業自動化、智能電網、高速鐵路等新興應用場景不斷涌現，對數據傳輸?shù)乃俣取⒖煽啃院瓦m應性提出了更為嚴苛的要求。工業級光模塊，憑借其高速、穩定、抗干擾等卓越性能，成為滿足這些需求的關鍵技術，在工業通信領域占據著舉足輕重的地位。

本文將深入探討工業級光模塊的各個方面，包括其基本概念、性能特點、分類方式、應用場景以及產業鏈結構等，旨在為讀者全面展現這一關鍵技術在工業領域的重要價值和發展前景。

光模塊概述

（一）光模塊的介紹

光模塊，是光纖通信系統中的核心器件之一，專門設計用于滿足工業環境下的特殊需求。它實現了光信號與電信號之間的相互轉換，在發送端將電信號轉換為光信號，通過光纖進行傳輸；在接收端再將光信號轉換回電信號，供后續設備處理。這一過程看似簡單，卻蘊含著高度的技術含量，是實現高速、穩定數據傳輸?shù)年P(guān)鍵環節。

（二）性能特點

工業級光模塊具備一系列卓越的性能特點，使其能夠適應工業環境的復雜需求。

高速傳輸：支持高達100Gbps甚至更高的數據傳輸速率，能夠輕松應對工業環境中對大數據量傳輸?shù)男枨螅_保數據的實時性和高效性。例如，在工業自動化生產線上，大量的傳感器數據需要實時傳輸?shù)娇刂葡到y(tǒng)進行分析和處理，高速的工業級光模塊能夠滿足這一需求，保障生產的順利進行。

寬溫度范圍：具有出色的環境適應性，能夠在極端溫度條件下穩定工作，工作溫度范圍通常為-40℃至85℃。一些特殊設計的工業級光模塊甚至可以在更寬的溫度范圍內工作。以100G-QSFP28-LR4光模塊為例，在 -40℃至85℃的全溫條件下，各項性能依然保持優異，為工業設備在惡劣環境下的可靠通信提供了有力保障。

抗振動和抗電磁干擾：具備良好的抗振動和抗電磁干擾能力，能夠在振動、電磁干擾等復雜環境中穩定運行。在工業現場，設備運行過程中會產生振動和電磁干擾，普通的光模塊可能無法正常工作，而工業級光模塊通過采用特殊的封裝技術和材料，能夠有效抵抗這些干擾，確保數據傳輸?shù)姆€(wěn)定性。

高可靠性：采用高品質的元器件和先進的制造工藝，具有較高的可靠性和穩定性，平均無故障時間（MTBF）甚至可以達到近百萬小時。在工業生產中，設備的連續運行至關重要，工業級光模塊的高可靠性能夠減少設備故障和停機時間，提高生產效率。

工業級光模塊的分類

（一）按封裝類型分類

工業級光模塊根據封裝類型的不同，可分為多種類型，每種類型都具有獨特的特點和應用場景。

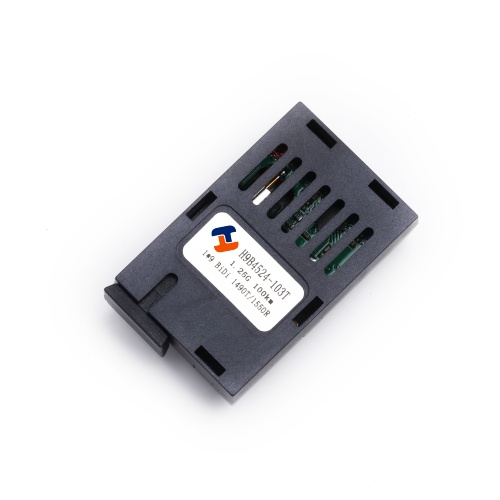

1*9封裝：

1*9光模塊是一種采用焊接式封裝的傳統光通信器件，因其尾部排列9個引腳而得名。該模塊通常直接焊接在設備電路板上，無需熱插拔設計，主要應用于工業控制、光纖收發器、PDH光端機等場景。

SFP封裝：

SFP即小型可熱插拔光模塊，具有體積小、功耗低的優勢。其速率通常為1G/2.5G，主要應用于工業交換機、路由器等設備，適用于對空間和功耗有一定要求的應用環境。

SFP+封裝：

作為SFP的升級版，SFP+支持更高速率，常用速率如6G、10G、12.5G等。它廣泛應用于5G通信、數據通信的接入層和傳輸層，為高速數據傳輸提供可靠保障。

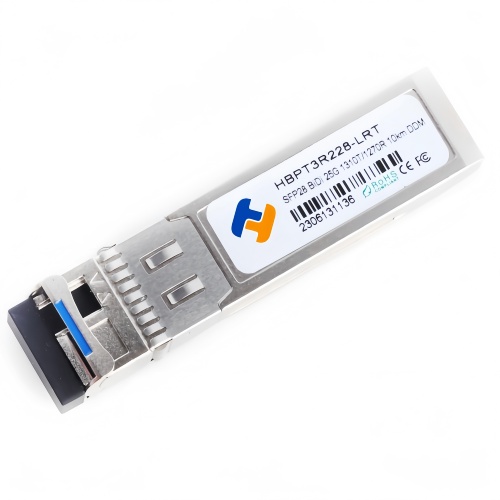

SFP28封裝：

是一種基于25Gbps以太網標準的小型可插拔光模塊。它能夠提供如25G、28G、32G的數據傳輸速率，滿足了日益增長的高速網絡需求，如數據中心內部的服務器互聯、高速存儲網絡等場景。SFP28在物理尺寸和電氣接口上與SFP、SFP+保持兼容，便于在現有網絡設備中進行升級和替換。

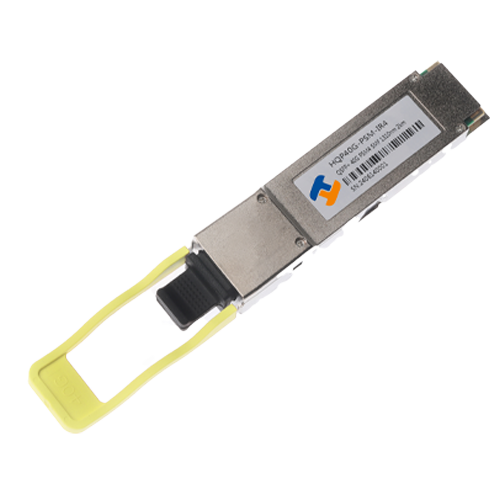

QSFP+封裝：

是四路SFP+的集成封裝，進一步提高了數據傳輸速率和性能。每個通道的速率通常為10Gbps，通過四個通道的并行傳輸，可以實現40Gbps的數據速率。QSFP+模塊也支持熱插拔功能，方便網絡設備的升級和維護

QSFP28封裝：

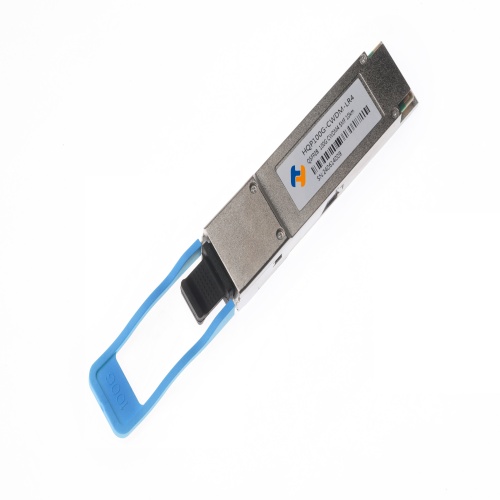

是四路SFP28的集成封裝，采用四通道并行設計，具有高密度的特點，典型速率如100G、112G。在數據中心核心層，大量的數據需要高速傳輸和處理，QSFP28光模塊憑借其高帶寬和低功耗的優勢，成為首選的光模塊類型。

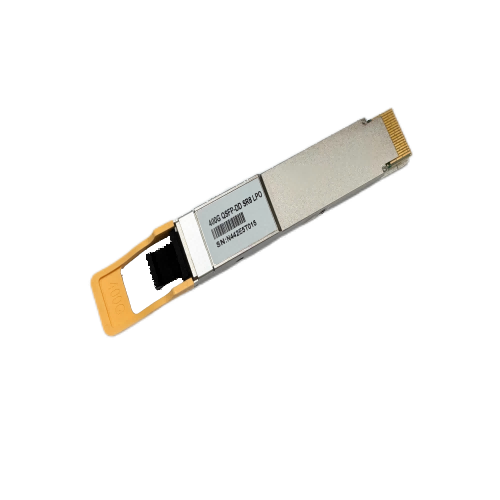

QSFP-DD封裝：

雙密度設計使其具備更強大的性能，速率可達200G/400G/800G。同時，它具有良好的兼容性，成為下一代數據中心的主流選擇，能夠滿足未來數據中心對更高帶寬的需求。

（二）按傳輸距離分類

工業級光模塊的傳輸距離由光纖類型（單模/多模）和光波長等決定，可分為短距離和長距離兩類。

短距離模塊：通常采用多模模塊，使用多模光纖進行傳輸，傳輸距離一般≤300米，常用型號如25G SR、100G SR4等。這類模塊主要應用于數據中心機房?jī)?nèi)機柜間連接等短距離場景，具有成本低、安裝方便等優點。

長距離模塊：采用單模模塊，使用單模光纖進行傳輸，傳輸距離可達10 - 120公里，常用型號如10G LR、100G LR4等。它適用于城域網、廣域網等長距離傳輸場景，能夠滿足工業網絡中長距離數據傳輸?shù)男枨蟆?/span>

（三）按核心器件分類

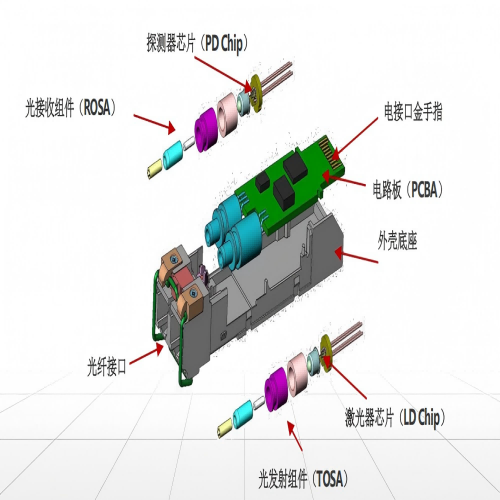

工業級光模塊的核心器件主要包括TOSA、ROSA和BOSA，它們?cè)诠庑盘?hào)與電信號的轉換過程中發揮著關鍵作用。

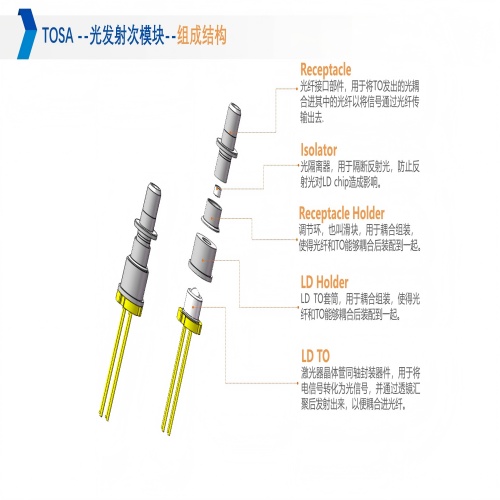

TOSA：即光發射組件，主要作用是將電信號轉換為光信號。它由激光器、適配器和管芯套等器件組成，在長距離光模塊中還會加入隔離器和調節環。激光器的類型有VCSEL、FP、DFB、EML等，不同類型的激光器具有不同的性能特點，可決定光的發射強度和調制方式。例如，VCSEL激光器具有低成本、低功耗的優點，適用于短距離傳輸；FP、DFB激光器通常用于中距、長距傳輸，而EML激光器具有高功率、長距離傳輸?shù)哪芰Γm用于長距離光模塊。

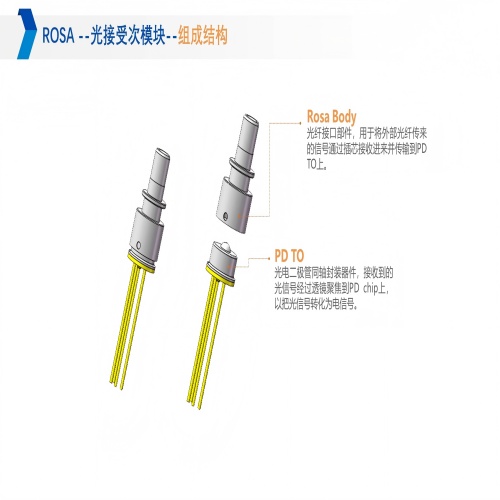

ROSA：即光接收組件，主要作用是將光信號轉換為電信號。它由探測器和適配器組成，探測器類型可分為PIN和APD。PIN探測器用于短距、中距的光模塊，APD探測器則主要應用于長距光模塊，具有更高的靈敏度，能夠檢測到更微弱的光信號。

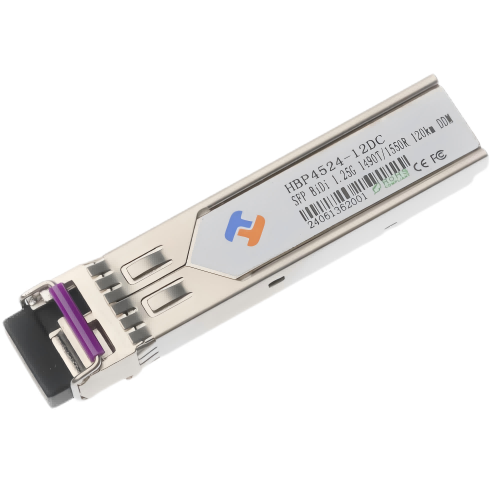

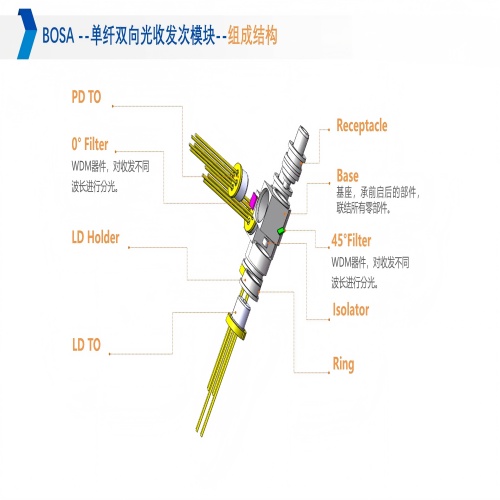

BOSA：即單纖雙向光器件，是單纖光模塊的重要器件之一。它由發射激光器、接收探測器、適配器、濾波片、基座、隔離器和管芯套等組成，能夠?qū)崿F(xiàn)光信號和電信號的相互轉換。由于BOSA成本比TOSA和ROSA高，所以單纖光模塊的價格相對較高。

光模塊的核心部件

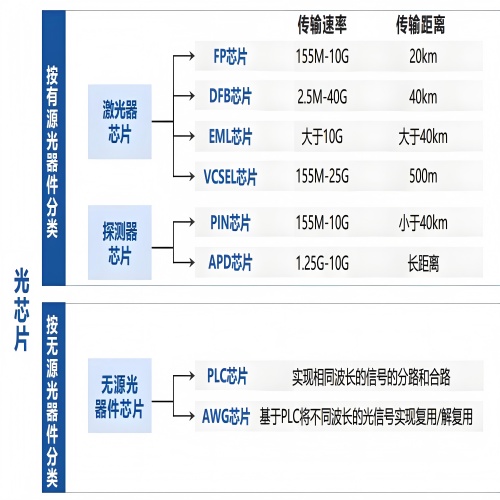

光芯片是光模塊中完成光電信號轉換的直接芯片，又分為激光器芯片和探測器芯片。激光器芯片發光基于激光的受激輻射原理，按發光類型，分為面發射與邊發射：

面發射類型：主要為VCSEL（垂直腔面發射激光器），適用于短距多模場景；

邊發射類型：主要為FP（法布里-珀羅激光器）、DFB（分布式反饋激光器）以及EML（電吸收調制激光器）。

 FP適用于10G以下中短距場景，DFB及EML適用于中長距高速率場景。EML通過在DFB的基礎上增加電吸收片（EAM）作為外調制器，目前是實現50G及以上單通道速率的主要光源。探測器芯片主要有PIN（PN 二極管探測器）和APD（雪崩二極管探測器）兩種類型，前者靈敏度相對較低，應用于中短距，后者靈敏度高，應用于中長距。

電芯片一方面實現對光芯片工作的配套支撐，如LD（激光驅動器）、TIA（跨阻放大器）、CDR（時鐘和數據恢復電路），一方面實現電信號的功率調節，如MA（主放），另一方面實現一些復雜的數字信號處理，如調制、相干信號控制、串并/并串轉換等。還有一些光模塊擁有DDM（數字診斷功能），相應的帶有MCU和EEPROM。電芯片通常配套使用，主流芯片廠商一般都會推出針對某種型號光模塊的套片產品。

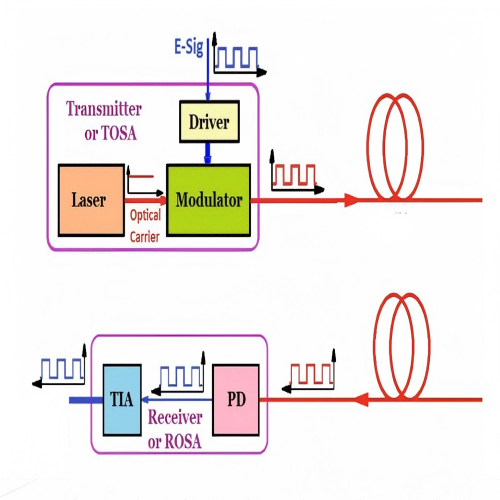

發射端，電信號通過LD、CDR等信號處理芯片完成信號內調制或外調制，驅動激光器芯片完成電光轉換；接收端，光信號通過探測器芯片轉化為電脈沖，然后通過TIA、MA等功率處理芯片調幅，最終輸出終端可以處理的連續電信號。光芯片和電芯片配合工作實現了對傳輸速率、消光比、發射光功率等主要性能指標的實現，是決定光模塊性能表現的最重要器件。通過眼圖分析可以衡量光模塊的主要性能指標，包括幅度穩定度、碼間干擾、消光比、抖動過沖和噪聲等。

光芯片主要是處理光信號和電信號之間的轉換，而電芯片主要是對光芯片的配套支撐、電信號功率調節和復雜的數字信號處理。

目前主流的光芯片有DFB（分布式反饋激光器芯片）、DML（直接調制激光器芯片）、EML（電吸收調制激光器芯片）、VCSEL（垂直腔面發射激光器芯片）等。

DFB激光器適用于中長距離通信。DFB基于FP的基礎，目前是最常用的直接調制激光器，主要使用于1310nm、1550nm波段數據通信，廣泛應用于城域網及接入網。

EML是DFB與EAM（電吸收調制器）的集成激光器芯片，與直接調制的DFB激光器相比，EML具有功率高、窄線寬、寬波長調諧范圍等傳輸優勢。

DML相較于EML來說其優勢在于體積小，成本低，功耗小。基于此，DML適用于中距傳輸，而EML更適用于長距傳輸?shù)膽?yīng)用。

VCSEL在通信領域主要應用于850nm波段數據傳輸，廣泛應用于數據中心等短距離傳輸場景。隨著VCSEL在蘋果手機3D傳感的應用突破，未來VCSEL有望廣泛應用于消費電子、工業、汽車、醫療等新興領域。

工業級光模塊的技術特性

（一）調制技術

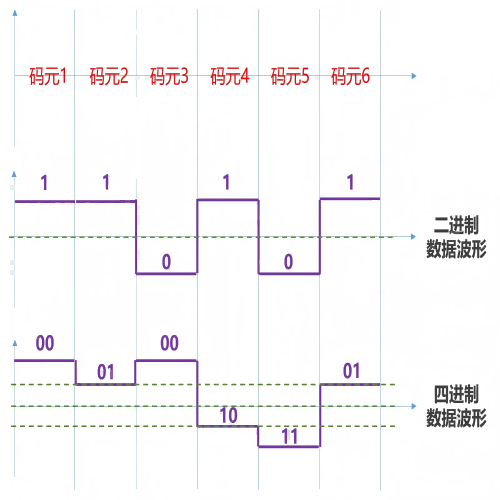

工業級光模塊常用的調制技術如NRZ（Non-Return-to-Zero）和PAM4（Pulse Amplitude Modulation 4）。NRZ調制技術是一種簡單的二進制調制方式，每個符號表示一個比特的信息，具有實現簡單、成本低的優點，但在高速傳輸時，對帶寬的要求較高。PAM4調制技術采用四個不同的電平來表示兩個比特的信息，能夠在相同的帶寬下實現更高的數據傳輸速率，有效提高了頻譜效率。然而，PAM4調制技術對信號的噪聲和失真更為敏感，需要更先進的信號處理技術和更高質量的器件來保證信號的傳輸質量。

（二）數字信號處理（DSP）技術

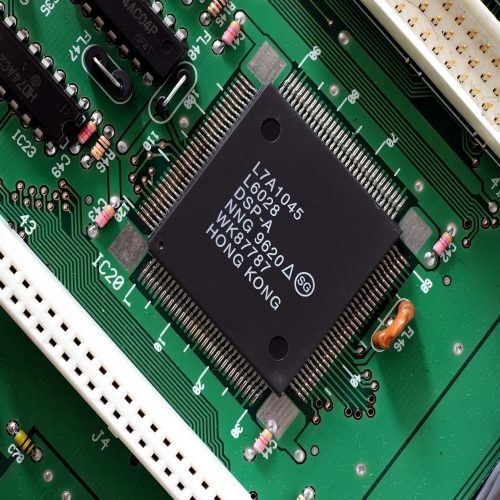

隨著光模塊傳輸速率的不斷提高，數字信號處理（DSP）技術在工業級光模塊中得到了廣泛應用。DSP技術可以對光信號進行預處理和后處理，包括均衡、時鐘恢復、色散補償?shù)龋軌蛴行岣咝盘?hào)的傳輸質量，降低誤碼率。例如，在長距離傳輸中，光纖的色散會導致信號的失真和衰減，DSP技術可以通過色散補償算法來恢復信號的波形，提高信號的傳輸距離和質量。

（三）熱插拔技術

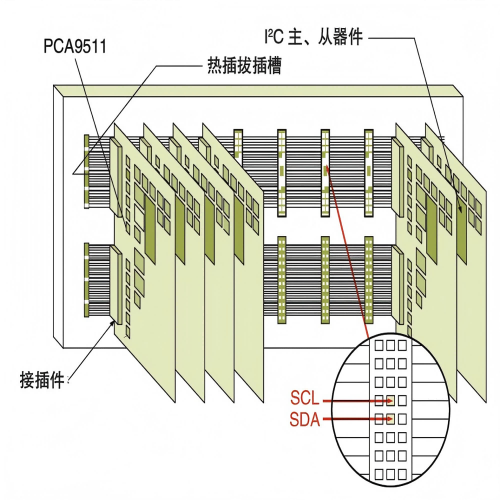

工業級光模塊通常采用熱插拔設計，用戶可以在不關閉設備電源的情況下，將光模塊插入或拔出設備。這一技術大大提高了設備的維護和管理效率，減少了設備的停機時間。在數據中心等對設備可用性要求極高的場景中，熱插拔技術顯得尤為重要。

（四）自動功率控制（APC）技術

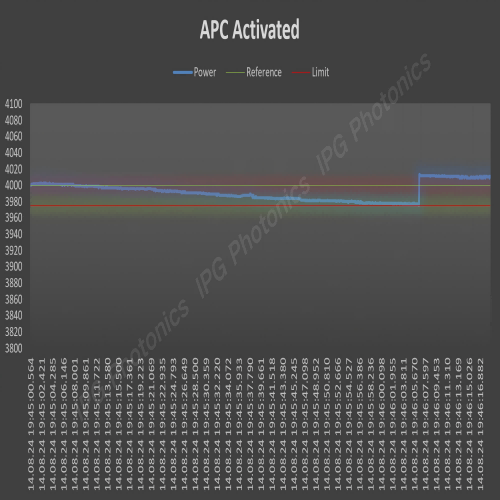

自動功率控制技術能夠?qū)崟r(shí)監測光模塊的輸出功率，并根據需要進行調整，確保輸出功率的穩定性。在工業環境中，溫度、濕度等因素的變化可能會導致光模塊的性能發生變化，自動功率控制技術可以有效補償這些變化，保證光信號的傳輸質量。

工業級光模塊的發展趨勢

（一）技術升級

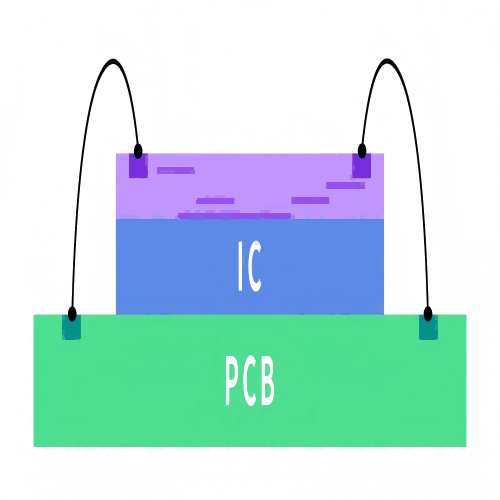

隨著工業4.0的推進，工業級光模塊將朝著更高密度集成、智能化和更強環境適應性的方向發展。采用PAM4調制技術、COB（Chip On Board）封裝技術和DSP數字信號處理技術，能夠進一步提升傳輸能力和信號質量，滿足工業領域?qū)Ω邆鬏斔俾屎透凸牡囊蟆＠纾珻OB封裝技術可以將多個芯片直接封裝在基板上，提高了模塊的集成度和散熱性能。

（二）市場增長

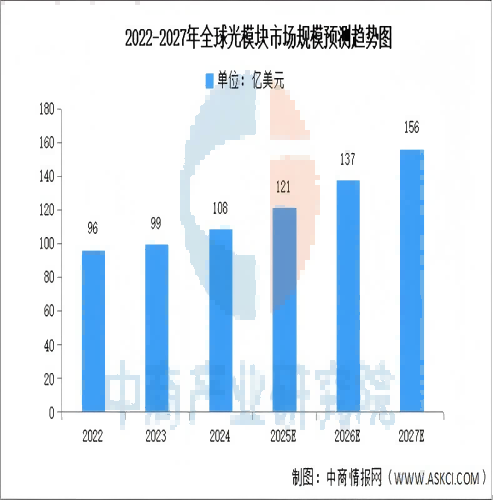

全球工業級光模塊市場規模在過去幾年中呈現顯著增長趨勢，預計未來仍將保持較高的增長率。隨著工業數字化轉型的加速推進，對工業級光模塊的需求將持續增加，市場前景廣闊。特別是在新興市場和發展中國家，工業自動化和信息化建設的需求不斷增長，將為工業級光模塊市場帶來新的發展機遇。

（三）競爭格局變化

近年來全球光模塊企業加快并購重組，進行產業鏈垂直整合，行業集中度進一步提高。中國廠商在全球光模塊市場中的競爭力不斷提升，在高端產品領域的市場份額逐漸擴大。未來，隨著技術的不斷進步和市場的不斷發展，競爭格局將進一步演變，企業需要不斷提升自身的技術實力和市場競爭力，以適應市場的變化。

結語

工業級光模塊作為工業數字化轉型的核心技術之一，在工業通信領域發揮著至關重要的作用。它憑借高速、穩定、抗干擾等卓越性能，廣泛應用于數據中心、5G網絡、工業自動化、智能電網等多個領域，為工業領域的發展提供了強大的技術支持。

隨著技術的不斷進步和市場的不斷發展，工業級光模塊將迎來更加廣闊的發展前景。未來，它將繼續朝著更高性能、更低功耗、更小體積的方向發展，為工業數字化轉型提供更加高效、可靠的通信解決方案。同時，產業鏈上下游企業應加強合作，共同推動技術創新和產業升級，提升我國工業級光模塊產業的整體競爭力，在全球市場中占據更有利的地位。

工業級光模塊的發展不僅是技術進步的體現，更是推動工業數字化轉型、實現工業高質量發展的重要力量。我們有理由相信，在各方的共同努力下，工業級光模塊將在未來的工業發展中發揮更加重要的作用，創造更加輝煌的業績。
